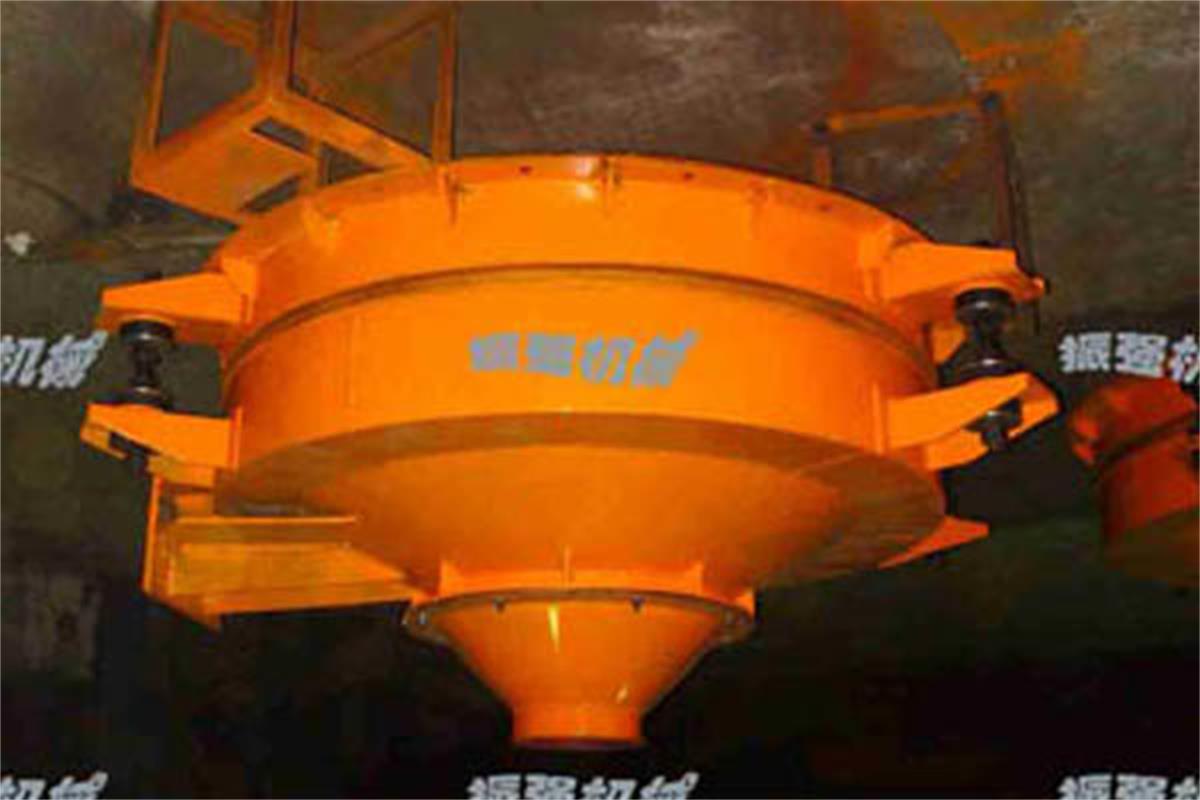

惯性振动给料斗

惯性振动给料斗的用途

GD系列惯性振动给料斗采用振动电机作为料斗振动源，兼有破拱、给料、关闭三种功能。广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物料料仓破拱给料、关闭等作业。

惯性振动给料斗的特点

1. GD系列惯性振动给料斗兼有破拱、给料、关闭作用。破拱助流能力强；给料松散、连续、均匀、准确；振动 停止，物料即停止卸出，不必再安装料仓闸门。
2. GD系列惯性振动给料斗结构简单，重量轻，安装操作简便，运行可靠，耗电少，隔振好，噪音低，维修方便。
3. 给料量可调，易于集中控制，排料过程中无物料粒度偏析，并有一定的混合作用。
4. GD系列惯性振动给料斗密封性好，实现全封闭给料，无需局部除尘或防毒。

GD系列惯性振动给料斗的技术参数

型  号	直径 （mm）	给料量 t/h)	料仓直径 （m）	电机功率 （kw）	供电电压 （V）	整机重量 （t）
GD04PA	400	10～15	8.8～1.0	0.1	380	0.12
GD06PA	600	30～40	0.9～1.2	0.25	380	0.13
GD08PA	800	30～60	1.0～1.5	0.55	380	0.25
GD10PA	1000	40～80	1.5～2.0	0.75	380	0.38
GD12PA	1200	50～100	1.8～2.4	1.1	380	0.52
GD15PA	1500	60～120	2.2～3.0	1.5	380	0.67
GD20PA	2000	80～150	3.0～4.0	2×1.1	380	1.1
GD25PA	2500	80～150	3.6～5.0	2×1.5	380	1.65

　 注：上表为平旋型（P）、斗体坡角30°（A），中心出料型振动给料斗的主要参数，另可根据实际需要提供振动方式为直线型（Z）、涡旋型（W）；斗体坡角20°（B）、45°（C）、60°（D）以及边出料（Y）等型式的振动料斗，主要参数同上。
表中生产率为堆密度1.6t/m3物料。

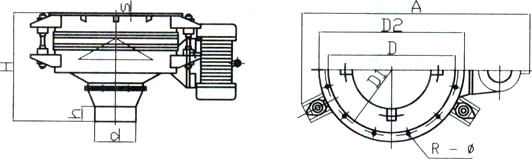

安装尺寸

技术参数

型  号	D	D1	D2	d	A	h	H	δ	n-Φ	外形尺寸A×D2×H
GD04PA	Φ400	Φ440	Φ480	Φ150	840	50	380	8	12-Φ11	840×480×380
GD06PA	Φ600	Φ640	Φ680	Φ180	1068	50	424	10	12-Φ13	1068×680×430
GD08PA	Φ800	Φ860	Φ920	Φ180	1320	50	550	10	12-Φ18	1320×920×550
GD10PA	Φ1000	Φ1070	Φ1130	Φ200	1663	60	600	12	12-Φ18	1663×1130×600
GD12PA	Φ1200	Φ1290	Φ1350	Φ200	1890	60	620	12	16-Φ20	1690×1350×620
GD15PA	Φ1500	Φ1590	Φ1670	Φ300	2040	60	815	12	18-Φ22	2040×1670×815
GD20PA	Φ2000	Φ2090	Φ2170	Φ300	2820	60	1000	16	24-Φ22	2820×2170×1000
GD25PA	Φ2500	Φ2590	Φ2650	Φ300	3430	65	1200	16	30-Φ22	3430×2650×1200

惯性振动给料斗的控制

惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间迅速?；?，使给料斗快速通过共振区，以?；じ隙返囊姿鸺懊芊馊?。
如在给料过程中需无级调节给料量，可配用惯性电机变频调速器，调节惯性电机的转速，从而调节振动力，达到调节给料量的目的。

料仓减压锥的配制

惯性振动给料斗在设计计算中已考虑了一定的仓压，但建议在料仓内物料高度大于2m时，在料仓内安装料仓减压锥，以确保振动给料斗更稳定地工作，特别是确保其给料精度更趋准确。料仓减压锥应焊接在料仓内，并保持平稳。

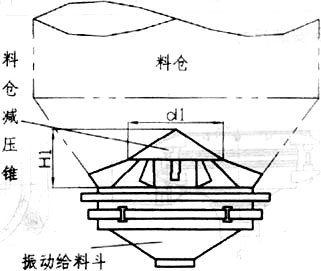

料仓减压锥安装图，安装尺寸如下：

型  号	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450
