垂直振动输送机用途
ZC系列垂直振动输送机是以振动电机作为激振源，广泛应用于冶金、煤炭、化工、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业，也可对物料进行干燥、冷却作业。垂直振动输送机特点
与其它类型的输送机、斗式提升机等相比具有以下特点：（1）占地面积小，便于工艺布置。
（2）节约电能，料槽磨损小。
（3）噪音低，结构简单，安装、维修便利。
（4）物料可向上输送，亦可向下输送。
垂直振动输送机结构与工作原理
ZC系列垂直振动输送机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。（见图一）当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。
产品选 型：
型号编制说明：
分类及用途：
（1）基本型（ZC-□），为敞开输送槽结构，用于一般物料无特殊要求的向上（或向下）输送作业。（2）封闭型（ZC-□F）为封闭输送槽结构，用于对物料有防潮要求的场合向上（或向下）输送作业。
电源控制：
ZC系列垂直振动输送机配套GK型反接制动控制箱。用于使输送机在?；?，快速通过共振区，防止机器经过共振区时产生较大的振幅，同时具有对电机过流、过载、断相等?；すδ?。型 号 | 输送 高度 (mm) | 输送 量 (t/h) | 物料 粒度 (mm) | 振幅 (mm) | 电机 型号 | 供电 电压 (V) | 电机 功率 (kw) | 振动 频率 (min-1) | 整机 重量 (kg) | 揉搓制动 控 制 箱 |
ZC-1500 | 1500 | 0.6 | 0～30 | 0～4 | ZG410 | 380 | 2×0.75 | 1450 | 400 | GK-15 |
ZC-2000 | 2000 | 1.2 | ZG415 | 2×0.75 | 500 | GK-15 | ||||
ZC-3000 | 3000 | 2 | ZG618 | 2×1.1 | 960 | 700 | GK-30 | |||
ZC-4000 | 4000 | 4 | ZG625 | 2×1.5 | 1000 | GK-30 | ||||
ZC-4500 | 4500 | 4 | ZG625 | 2×1.5 | 1200 | GK-30 | ||||
ZC-5000 | 5000 | 5 | ZG636 | 2×2.2 | 1450 | GK-60 | ||||
ZC-6000 | 6000 | 5 | 0～60 | ZG636 | 2×2.2 | 1800 | GK-60 |
注：表中输送量按容重1.6吨/米3计。

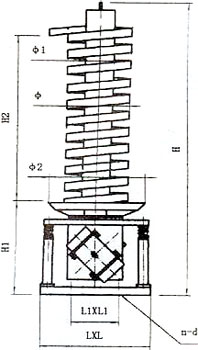

外型尺寸：
型 号 | Ф | Ф2 | Ф3 | H | H1 | H2 | L×L | b×b | 16-d |
ZC-1500 | 325 | 159 | 550 | 1960 | 460 | 1520 | 480×480 | 100×100 | 16-16 |
ZC-2000 | 400 | 203 | 620 | 2510 | 520 | 2020 | 540×540 | 120×120 | 16-16 |
ZC-3000 | 500 | 273 | 730 | 3590 | 640 | 3020 | 660×660 | 140×140 | 16-18 |
ZC-4000 | 600 | 299 | 850 | 4650 | 670 | 4020 | 800×800 | 160×160 | 16-20 |
ZC-4500 | 650 | 325 | 980 | 5290 | 700 | 4520 | 890×890 | 170×170 | 16-20 |
ZC-5000 | 700 | 351 | 1000 | 5800 | 725 | 5020 | 950×950 | 175×175 | 16-22 |
ZC-6000 | 800 | 402 | 1100 | 6990 | 780 | 6020 | 1030×1030 | 180×180 | 16-22 |
