圆振动筛简介
YZDS系列圆振动筛是一种高精度细粉筛分设备，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。
圆振动筛特点
- 圆振动筛结构新颖，处理能力大，筛分效率高。
- 圆振动筛采用振动电机作为激振源，使用维修方便。
- 圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
- 圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
圆振动筛应用
YZDS系列圆振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。
圆振动筛结构与型号

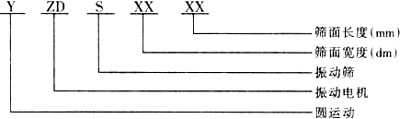

（一）型号

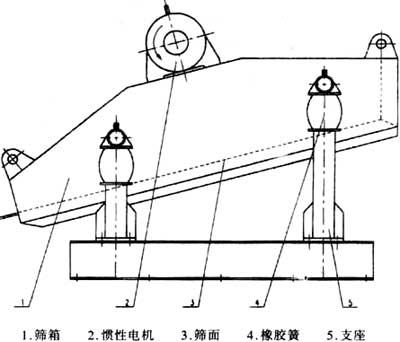

（二）结构
工作原理：
- YZDS系列圆振动筛为单轴圆运动惯性振动筛，圆振动筛是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。
- 由于激振器布置在筛箱重心的上方，故筛箱两端椭圆长轴成下八字形，且给料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速散开，而排料端椭圆长轴上端逆着排料方向，减低物料运动速度，有利于难筛物料透筛，且圆弧状的筛面又增大了筛机的有效面积，从而可以提高其处理能力。
技术参数
序号 | 规格型号 | 面积m×m | 筛也尺寸mm | 给料粒度mm | 处理能力t/h | 振动次数r/mn | 双振幅mm | 重量kg |
1 | YZDS0510 | 0.5 | 5-25 | ＜100 | 5-20 | 965 | 6-8 | 250 |
2 | YZDS0515 | 0.75 | 5-25 | ＜100 | 8-30 | 965 | 6-8 | 375 |
3 | YZDS0520 | 1.0 | 5-25 | ＜100 | 10-40 | 965 | 6-8 | 500 |
4 | YZDS0715 | 1.12 | 5-25 | ＜100 | 15-50 | 965 | 6-8 | 560 |
5 | YZDS0720 | 1.5 | 5-25 | ＜100 | 16-60 | 965 | 6-8 | 750 |
6 | YZDS0725 | 1.87 | 5-25 | ＜100 | 18-70 | 965 | 6-8 | 935 |
7 | YZDS1020 | 2.0 | 5-50 | ＜150 | 20-80 | 965 | 6-8 | 1000 |
8 | YZDS1025 | 2.5 | 5-50 | ＜150 | 30-100 | 965 | 6-8 | 1250 |
9 | YZDS1030 | 3.0 | 5-50 | ＜200 | 40-150 | 965 | 6-8 | 1500 |
10 | YZDS1035 | 3.5 | 5-50 | ＜200 | 50-180 | 965 | 6-8 | 1750 |
11 | YZDS1220 | 2.4 | 5-50 | ＜150 | 30-100 | 965 | 6-8 | 1200 |
12 | YZDS1225 | 3.12 | 5-50 | ＜150 | 40-150 | 965 | 6-8 | 1560 |
13 | YZDS1230 | 3.75 | 5-50 | ＜200 | 60-200 | 965 | 6-8 | 1875 |
14 | YZDS1235 | 4.37 | 5-50 | ＜200 | 70-250 | 965 | 6-8 | 2185 |
